Scheda Tecnica: F-35 Lightning II (Joint Strike Fighter)

Specifiche F-35 “Lightning II”

Clienti: Stati Uniti d’America, Regno Unito, Italia, Olanda, Turchia, Canada, Australia, Danimarca, Norvegia, Israele*, Singapore*.
*Security Cooperative Partecipants

Funzione: Attacco al suolo, supporto aereo ravvicinato, soppressione difese aeree nemiche, superiorità ed interdizione aerea.

Costruttore: Lockheed Martin (primary contractor);
Northrop Grumman, BAE Systems, Pratt & Whitney, General Electric, Rolls-Royce (principali subcontractors)

Primo volo: 15 dicembre 2006

IOC (capacità operativa iniziale): 2015

Lunghezza:
CTOL 15.6 m (51.4 ft)
STOVL 15.57 m (51.1 ft)

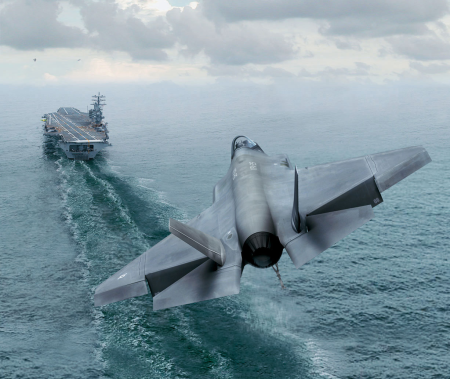

CV 15.6 m (51.4 ft)

Altezza:
CTOL e STOVL 4.59 m (15.09 ft)
CV 4.7 m (15.5 ft)

Apertura alare:
CTOL e STOVL 10.67 m (35.01 ft)
CV 13.1 m (43 ft)

Superficie alare:
CTOL e STOVL 42.74 m² (460.05 ft²)
CV 62.05 m² (668 ft²)

Carico Alare: 637 kg/m² (0.9 lb/inch²)

Peso a vuoto:
CTOL 13.170 kg (29.036 lb)
STOVL 14.134 kg (32.161 lb)
CV 14.547 kg (32.072 lb)

Peso massimo al decollo (MTOW): da 22679.6 kg (50.000 lb) a 27215.52 kg (60.000 lb)

Velocità massima: Mach 1.5 / Mach 1.8+

Accellerazione: da Mach 0.8 a Mach 1.2 in 50 secondi a 30.000 ft

Quota di tangenza operativa: 18288.03 m (60.000 ft)

Limite G:
CTOL +9G/-3G
STOVL +7G/-3G
CV +7.5G/-3G

Massimo carico pagante:
CTOL 5896.696 kg/6803.88 kg (13.000 lb/15.000 lb)
STOVL 4989.512 kg/6803.88 kg (11.000 lb/15.000 lb)
CV 6803.88 kg/7711.064 kg (15.000 lb/17.000 lb)

Equipaggio: 1

Propulsori: 1 P&W F135 o 1 GE/RR F136 (18143.68 kg/40.000 lb di spinta ciascuno)
+ 1 Shaft Driven Lift Fan (SDLF) spinta di 9071.84 kg (20000 lb) (solo versione STOVL)

Autonomia Combat:
CTOL 2.222 Km (1200 nm)
STOVL 1.667 Km (900 nm)
CV 2.593 Km (1.400 nm)

Carburante stivato:
CTOL 8382.38 kg (18.480 lb)
STOVL 6351.648 kg (14.003 lb)
CV 9110.39 kg (20.085 lb)

Armamento standard (USA):
CTOL e CV 2 AIM-9M/X Sidewinders o 2 AIM-120C/D Advanced Medium-Range Air-to-Air Missiles (AMRAAM); 1 cannone GAU12 25mm; 2 Joint Direct Attack Munitions (JDAM) da 2.000 lb.
STOVL 2 AIM-9M/X Sidewinders o 2 AIM-120C/D Advanced Medium-Range Air-to-Air Missiles (AMRAAM); 1 cannone GAU12 25mm; 2 Joint Direct Attack Munitions (JDAM) da 1.000 lb.

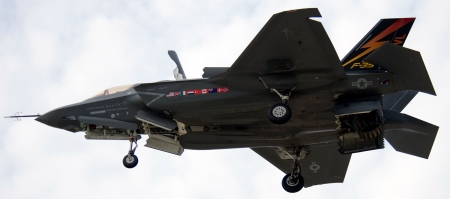

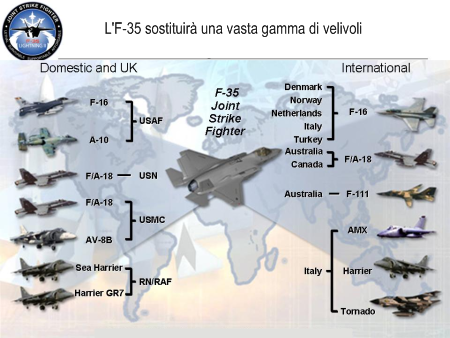

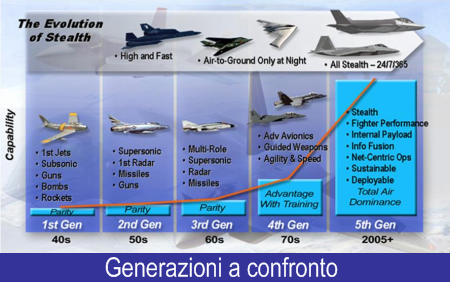

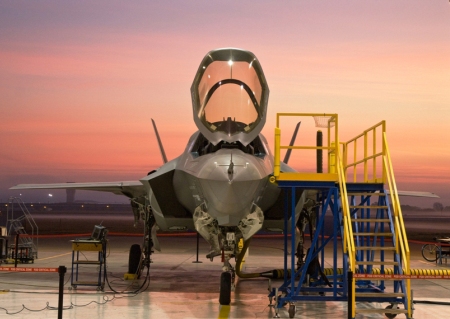

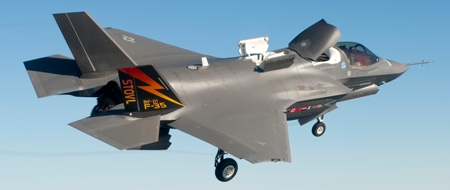

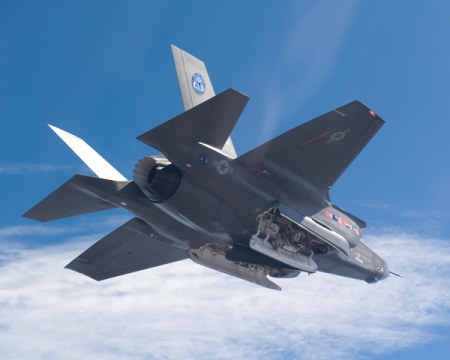

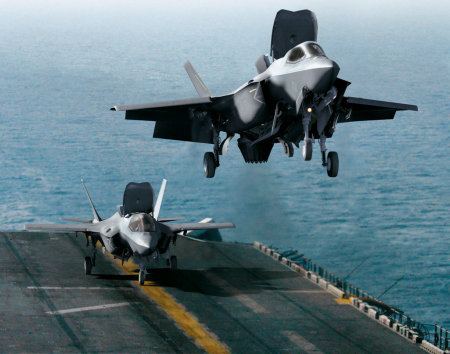

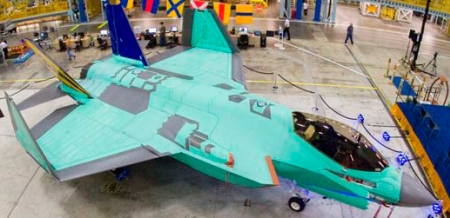

A seguire immagini infographic e video>>>
(immagini Lockheed Martin – Team JSF)
